Salut

Je sais pas si c'a peu t'aider, mais je peu x te donner ceci : http://www.leboncoin.fr/bricolage/800513069.htm?ca=13_s

Fais pas gaffe sur leboncoin je le vends mais pas à toi

Sinon si tu veux je possède aussi ceci :




Tiens moi au jus.

Micka

[gregalfan]

Comme la lulu s'empoussière vu le temps et que les photos se fonts rares voici l'avancement de cette coupole
J'en suis a la fermeture des portes . En fait comme cette coupole fait 2/3 et non 1/2 sphère le cimier classique que j'avais construit était une très mauvaise solution: il faut une grande force pour arriver a fermer le cimier car il faut faut vaincre l'arrondi de la sphère tout en appuyant le cimier sur son chemin de roulement cela pose un problème de moteur et d'engrenage que mes capacités en minutie m'empêche de réaliser, échec.

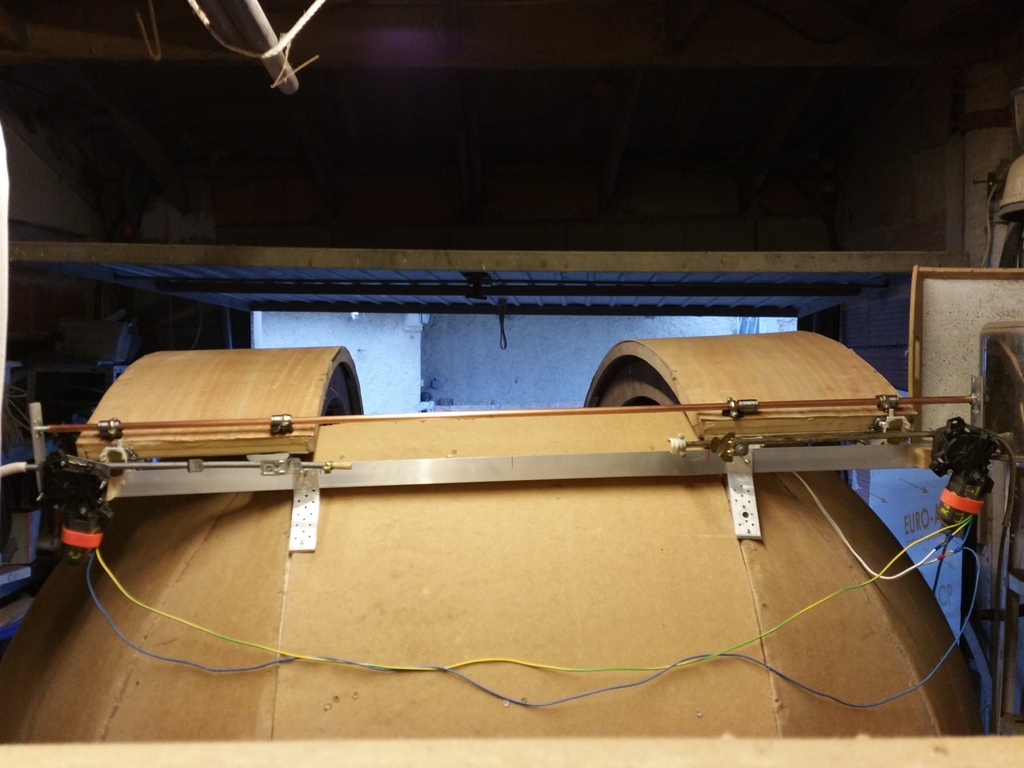

Plan B des portes coulissantes ; d'abord il en faut 2 et non 1 car le rail de glissement va dépasser le périmètre de la sphère et donc augmenter fortement le rayon et l'encombrement en plus ce n'est pas beau. Cela a aussi l'avantage de ne pas avoir a réaliser une trappe inférieure en dessous de l'ouverture du cimier .Deux portes réalisées en contre plaqué 3 mm plus léger mais plus cher que l'isorel. Ensuite il faut les motoriser alors là gros problème comment ? c'est moi tout seul que j'ai trouvé la solution : des moteurs de lève vitre clio. J'en ai placé 2 sur la glissière supérieure. Il faut préciser que ces moteurs ont la particularité de déplacer un ressort comme une vis sans fin qui coulisse dans un tube, au lieu des câbles, poulies et crémaillères des autre systèmes.

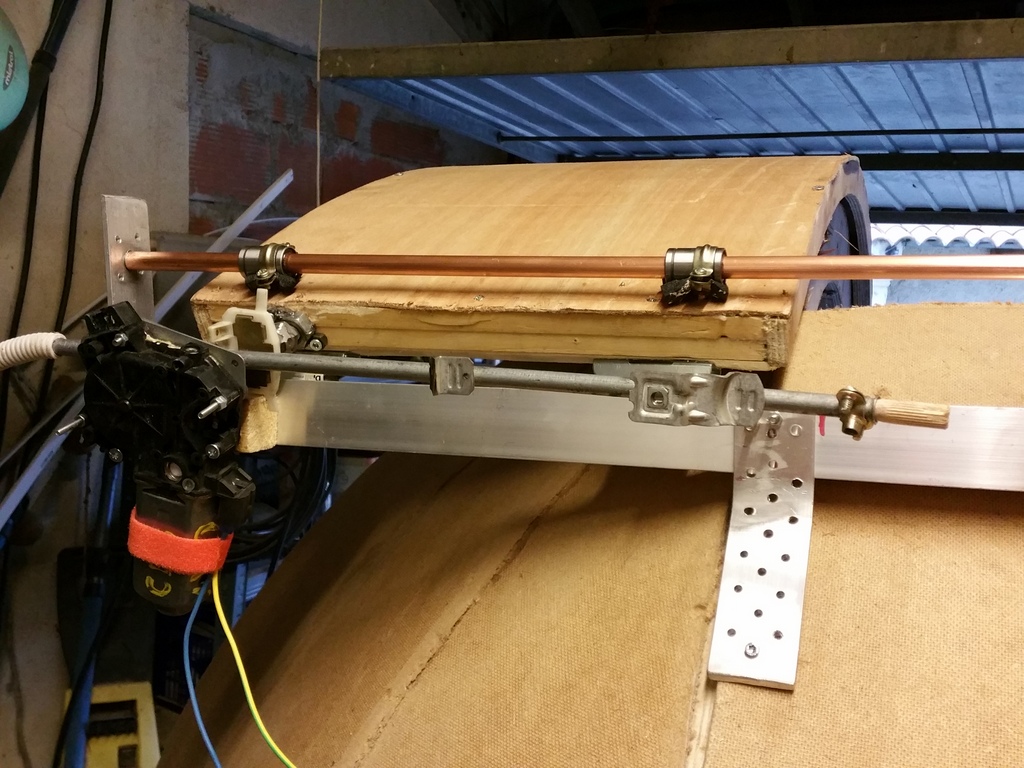

Où l'on voit les roulements linéaires pour garder le parallélisme sur le tube de cuivre


Mais là ça ne marche pas car les portes qui sont légères se voilent et la partie inférieure reste en retard donc mauvaise ouverture et fermeture même si le roulement inférieur est léger et sans obstacle

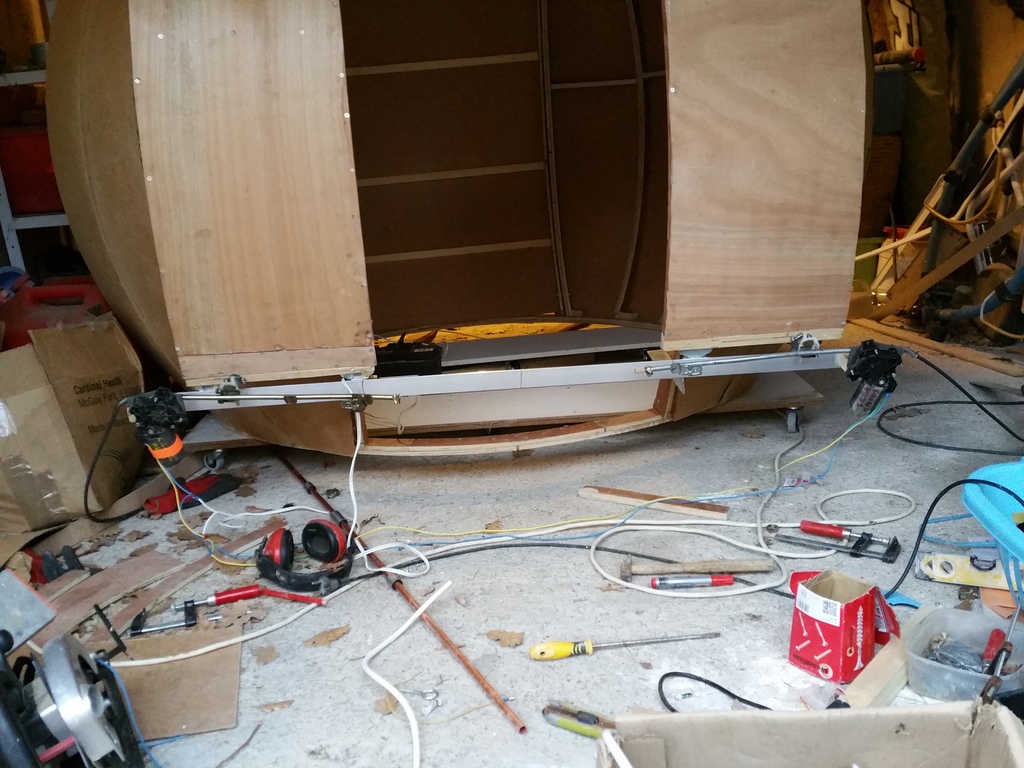

Donc il faut rajouter 2 autres moteurs en bas. Retour à la casse auto ou en plus de 2 moteurs j'achète une batterie : avec 4 moteurs ma petite alim PC rame fortement.



et là ça marche

https://www.youtube.com/watch?v=U0d2r-U_Q24

C'est presque comme dans la guerre des étoiles avec Chubaka a la manœuvre

Et avant même que Bernard me fasse remarquer qu'il n'y a pas de joints, je me presse de signaler que la porte qui baille en raison de la déformation due au jeu du bois, pourra néanmoins, du moins je j'espère, permettre une bonne étanchéiste car avec les 4 moteurs aux extrémités inf et sup les portes serrent bien et enfin une lame de recouvrement bouchera le bâillement.
Me reste à peaufiner des détails concernant l'articulation entre le curseur et la porte ainsi que le réalisation de la carte électronique selon Charles Harrow que je remercie ici.
Plus j'avance moins j'ai l'impression d'en voir le bout donc l'aventure continuera encore longtemps

[Marian]

on peut passer commande Daniel ??

[papeastro]

Bravo Daniel, tu avances á grands pas.
Bises
ber

[gregalfan]

Merci pour le lien des joints j n avais pas encore je n avais pas encore recherchė

[papeastro]

Salut Daniel,
perso je ne mettrais pas du caoutchouc compact même 50 Shore, mais plutôt du cellulaire en faisant attention à l'écoulement de l'eau... Et aux infiltrations par capillarité,,, c'était jadis mon métier l'étanchéité des ouvrants de voitures.
Il y a des solutions sur ce site:
http://www.comptoirauto.com/4528-joints ... e-voitures
Quand tu veux on peut en parler, crayon à la main...
Bises
ber

[gregalfan]

Je savais que nous avions un spécialiste, je te contacterai avec les côtes

[Micka]

joli taff

tu en ai ou maintenant ?

[David]

Je suis impressionné !
Moi je dis que ça mérite un exposé en bonne et due forme avec le projo pour que tu nous expliques tout ça dans les détails les plus subtiles quand t'auras terminé Daniel.
"Impressive ! Most impressive! "

[Maxime Tessier]

Moi je dis que ça mérite un exposé

Bonne idée David, ça serait vraiment intéressant.
